Fabriquer un support mural de bouteille de gaz
Mis à jour le 8 octobre 2026 · sources vérifiées le 8 octobre 2026
Un support de bouteille d'atelier simple se compose de deux cornières 40 × 40 × 4 fixées au mur, d'un socle en tôle de 4 mm posé au sol et de deux chaînes placées haut sur la bouteille. Le poids repose sur le sol, le mur ne fait que retenir la bouteille : c'est plus sûr qu'une console en porte-à-faux.
Pourquoi attacher sa bouteille

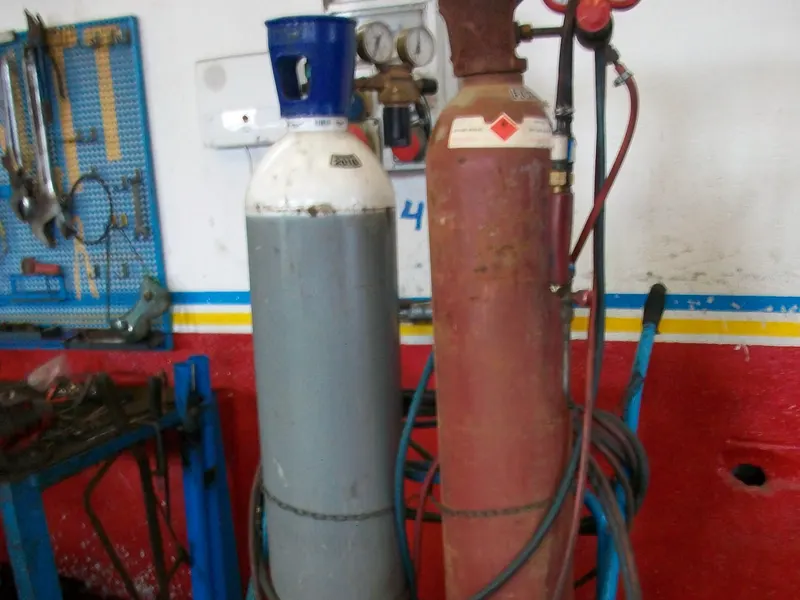

Une bouteille de gaz de soudage qui tombe peut abîmer son robinet et blesser. Elle se range debout, attachée, loin des sources de chaleur et des projections. Notre page sur les bouteilles de gaz détaille les règles de stockage.
Le choix de conception
Plutôt qu'une console fixée au mur qui porterait toute la bouteille en porte-à-faux, le socle de ce support repose au sol : les montants vissés au mur ne servent qu'à retenir la bouteille par deux chaînes. Résultat : des chevilles moins sollicitées et un support utilisable même sur un mur moyen (jamais sur une cloison légère).
| Élément | Valeur |
|---|---|
| Montants | cornière 40 × 40 × 4, 1000 mm, 3 trous Ø 10 chacun |
| Socle | tôle de 4 mm, 300 × 260 mm, sur deux consoles en cornière |
| Chaînes | deux, accrochées à 550 et 900 mm du sol |
| Masse d'acier | 9,5 kg (calculée) |
Matière à acheter
| Matière | Quantité | À acheter |
|---|---|---|
| Cornière à ailes égales 40 × 40 × 4 | 2,6 m | 1 barre de 6 m |
| Fer plat 40 × 5 | 0,36 m | 1 barre de 6 m |
| Tôle acier 4 mm | 0,08 m² | débit à la cote |
| Fer plat 30 × 5 | 0,24 m | 1 barre de 6 m |
Calcul fait sur les cotes du plan : 11 pièces, 9,5 kg d'acier (section théorique, masse volumique 7 850 kg/m³), barres de 6 m avec 3 mm de trait de coupe. Le plan détaille chaque pièce, sa coupe et la répartition dans les barres.
Les étapes en bref
- Percez les montants, puis pointez-les écartés avec deux entretoises.
- Soudez les consoles au pied des montants, puis le socle dessus.
- Ajoutez les pattes de chaîne, peignez, posez au sol contre le mur et chevillez.
C'est un bon premier projet : coupes droites, cordons d'angle courts sur de la cornière de 4 mm, facile à souder à l'électrode comme au MIG.
Sources
- INRS — Fumées de soudage, ce qu'il faut retenir — vérifiée le 8 octobre 2026
- Wikipédia — Acier (masse volumique 7 850 kg/m³) — vérifiée le 8 octobre 2026
