Plan : table de soudage 1200 × 600 mm
Plan coté d'une table de soudage 1200 × 600 mm, hauteur 900 : plateau en tôle de 8 mm, cadre et pieds en tube carré 40 × 40 × 3, ceinture basse. Liste de débit, barres à acheter, ordre de montage.
PDF de 5 pagesTéléchargement immédiatPaiement Stripe
- Vues cotées en millimètres, repères de pièces
- Liste de débit : profil, cote, quantité, type de coupe, masse
- Matière à acheter : nombre de barres de 6 m et plan de coupe
- Ordre de montage pas à pas et conseils de soudage
Fichier PDF de 5 pages, environ 0 Mo, sans DRM, lisible sur tout lecteur PDF (ordinateur, tablette, téléphone), imprimable en A4.
Aperçu

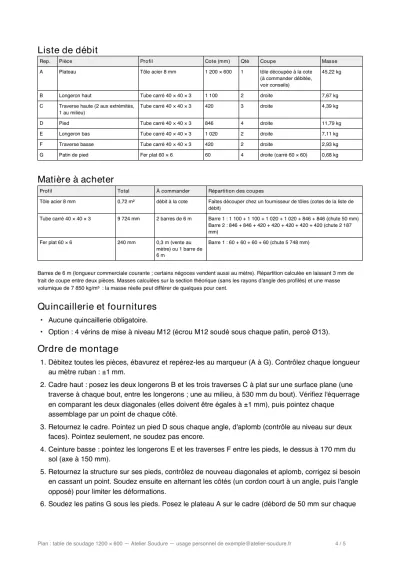

Vraies pages du PDF (l'adresse e-mail de l'acheteur est imprimée en couverture).
- Paiement sécuriséCarte bancaire, sur la page de paiement Stripe.
- PDF immédiatTéléchargement dès le paiement validé, lien envoyé par e-mail.
- Prix TTC, paiement uniqueSans abonnement ni renouvellement.
- Médiateur de la consommationCM2C, saisine gratuite en cas de litige.
- Valeurs sourcéesChaque réglage renvoie au tableau du fabricant dont il est tiré.
Paiement unique et sécurisé par Stripe, sans abonnement. Prix TTC. PDF disponible immédiatement après le paiement, sur la page de confirmation et par e-mail. Contenus rédigés par un site indépendant des fabricants de matériel et des organismes de certification.
Avant d'acheter
La page table de soudage 1200 × 600 mm présente le sujet en détail, gratuitement : lisez-la d'abord pour vérifier que ce document correspond à votre besoin.
Ce que contient le plan
- Les vues cotées en millimètres, avec un repère par pièce.
- La liste de débit : profil, cote, quantité, type de coupe et masse de chaque pièce.
- La matière à acheter : nombre de barres de 6 m et répartition des coupes dans chaque barre, chute comprise.
- L'ordre de montage pas à pas, la quincaillerie et les conseils de soudage.
| Matière | Quantité | À acheter |
|---|---|---|
| Tôle acier 8 mm | 0,72 m² | débit à la cote |
| Tube carré 40 × 40 × 3 | 9,72 m | 2 barres de 6 m |
| Fer plat 60 × 6 | 0,24 m | 1 barre de 6 m |
Calcul fait sur les cotes du plan : 18 pièces, 79,8 kg d'acier (section théorique, masse volumique 7 850 kg/m³), barres de 6 m avec 3 mm de trait de coupe. Le plan détaille chaque pièce, sa coupe et la répartition dans les barres.
Plan d'atelier pour un usage personnel : il ne remplace pas une étude de structure.
Plan : table de soudage 1200 × 600 — 9,90 € TTC
Plan coté d'une table de soudage 1200 × 600 mm, hauteur 900 : plateau en tôle de 8 mm, cadre et pieds en tube carré 40 × 40 × 3, ceinture basse. Liste de débit, barres à acheter, ordre de montage.
Comment ça se passe
