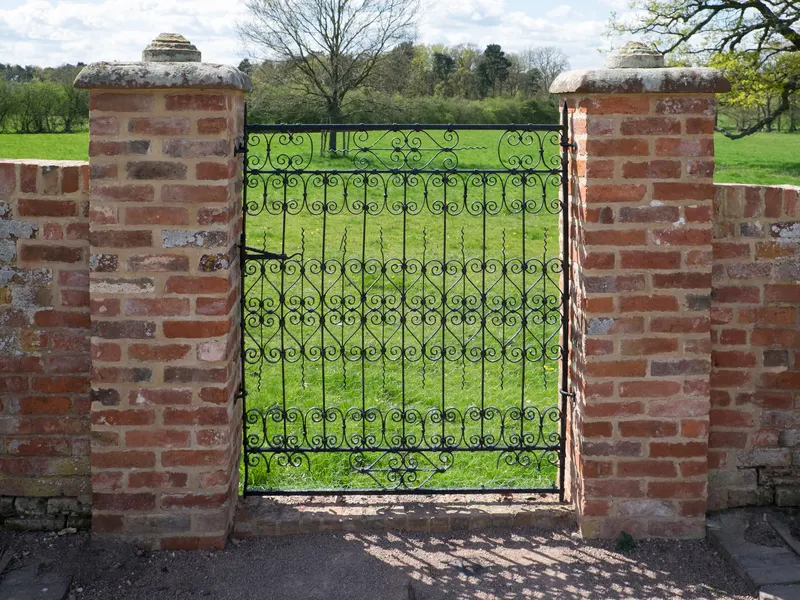

Fabriquer un portillon en métal
Mis à jour le 8 octobre 2026 · sources vérifiées le 8 octobre 2026
Un portillon métal pour un passage de 1 m se fabrique avec un cadre de 970 × 1000 mm en tube carré 40 × 40 × 2 assemblé en onglet et sept barreaux en tube 20 × 20 soudés sur leurs quatre faces. Laissez 15 mm de chaque côté pour les gonds et la fermeture, et 50 mm sous le portillon.
Les cotes du plan
| Élément | Valeur |
|---|---|
| Passage visé | 1000 mm entre piliers |
| Portillon | 970 × 1000 mm |
| Cadre | tube carré 40 × 40 × 2, onglets à 45° |
| Barreaux | 7 tubes 20 × 20 × 1,5 de 920 mm, 93,75 mm de vide entre eux |
| Masse d'acier | 15 kg (calculée) |
Si votre passage n'est pas de 1000 mm, gardez sept barreaux et recalculez le vide : (largeur intérieure − 20 × 7) ÷ 8.
Matière à acheter
| Matière | Quantité | À acheter |
|---|---|---|
| Tube carré 40 × 40 × 2 | 3,94 m | 1 barre de 6 m |
| Tube carré 20 × 20 × 1,5 | 6,44 m | 2 barres de 6 m |
Calcul fait sur les cotes du plan : 11 pièces, 15 kg d'acier (section théorique, masse volumique 7 850 kg/m³), barres de 6 m avec 3 mm de trait de coupe. Le plan détaille chaque pièce, sa coupe et la répartition dans les barres.
Les étapes en bref
- Mesurez le passage, ajustez la largeur, coupez les onglets du cadre.
- Pointez le cadre à plat, diagonales égales.
- Tracez et pointez les barreaux d'équerre, puis soudez-les sur leurs quatre faces : réparties sur sept barreaux, ces soudures empêchent le cadre de se déformer en losange.
- Soudez les pentures, posez sur les gonds avec des cales, contrôlez l'aplomb.
- Meulez, dégraissez, primaire antirouille et finition, ou galvanisation à chaud avant peinture.
Questions fréquentes
Quel jeu laisser autour d'un portillon ?
Le plan retire 30 mm à la largeur du passage, 15 mm de chaque côté pour les gonds et la fermeture, et laisse 50 mm au sol. Mesurez votre passage en haut, au milieu et en bas, et prenez la plus petite cote.
Peut-on faire galvaniser un portillon soudé ?
Oui, mais faites toutes les soudures et perçages avant, et prévoyez des trous d'évent dans les tubes fermés : le galvaniseur indique leur emplacement. Ne soudez plus après.
Sources
- INRS — Fumées de soudage, ce qu'il faut retenir — vérifiée le 8 octobre 2026
- Wikipédia — Acier (masse volumique 7 850 kg/m³) — vérifiée le 8 octobre 2026
Plan : portillon de jardin à barreaudage, 7,90 € TTC
Plan coté d'un portillon de 970 × 1000 mm pour un passage de 1 m : cadre en tube 40 × 40 assemblé en onglet, 7 barreaux. Liste de débit, matière à acheter, ordre de montage.
Paiement sécurisé Stripe · PDF immédiat après paiement · prix TTC, paiement unique
